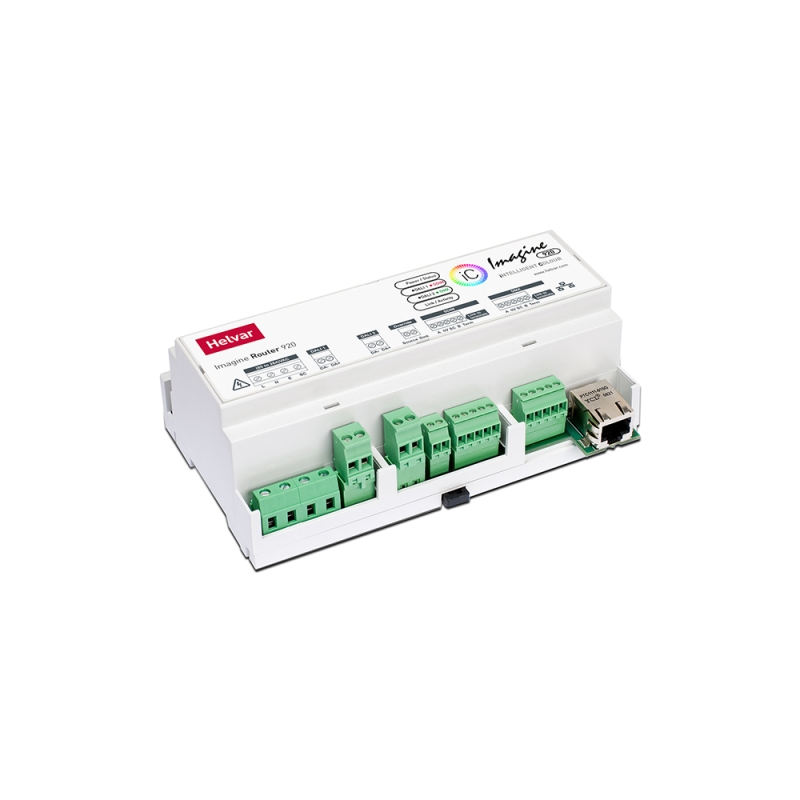

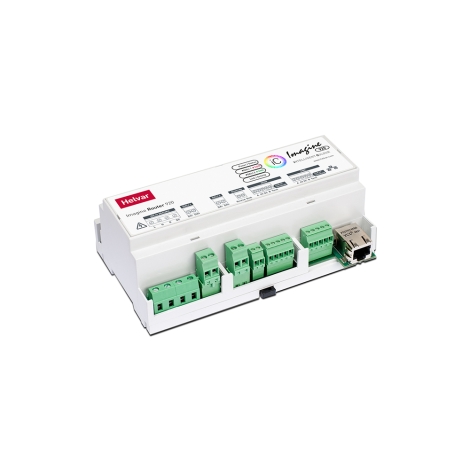

Helvar 920 Router a doppia rete DALI2 Con Connessione Ethernet

Informazioni prodotto:

Il software Designer di Helvar permette una programmazione avanzata del router. Il sistema provvede a funzioni di risparmio energetico tramite il controllo della presenza e regolazione a luce costante. Ulteriori automatismi possono essere ottenuti con una programmazione per eventi. Il software OPC server permette l’interfacciamento con sistemi di Building Management (BMS). Un PC può essere eventualmente connesso al sistema per scopi diagnostici e di monitoraggio, se richiesti, ma tutte le impostazioni sono memorizzate dentro il sistema stesso, così che non è obbligatorio avere un PC continuamente connesso. Non necessitando di un controller centralizzato, il sistema non rischia un totale arresto al venire meno di questo.

Caratteristiche principali

• Ogni router supporta fino a 128 dispositivi DALI (64 dispositivi per ogni linea)
• Alimentatore interno da 250 mA per ogni linea DALI
• Fino a 100 router in un singolo gruppo possono essere collegati assieme
• Fino a 12.800 dispositivi in 16.000 gruppi DALI per un singolo gruppo di router
• Protocolli TCP/IP e DALI
• Orologio integrato
• Alimentazione universale
• Fino a 252 indirizzi S-DIM
• Fino a 512 indirizzi DMX (’In’ o ‘Out’)

Note per l’installazione

• Solo per installazione in locali tecnici
• Prima dell’installazione, isolare il circuito
• L’alimentazione esterna deve essere sotto protezione - proteggere con interruttore (MCB) esterno max: 6 A
• Tutti i DALI e cablaggio di alimentazione devono essere a isolamento di rete
• Non collegare dispositivi S-DIM ed DMX alla stessa linea
• L’unità deve essere installata orizontalmente per permettere la dissipazione del calore
• Ogni installazione al chiuso deve permettere adeguata ventilazione di raffreddamento
• Riferitevi alla guida di installazione per il Router Imagine 920

Collegamenti

• Cavo alimentazione: Cordato fino a 4 mm2
• Trefoli fino a 2,5 mm2
• Cavo DALI: 0,5 mm2 - 1,5 mm2 (max. 300 m @ 1,5 mm2)
• Override: Source: 3 V, 50 mA / Sink: Max. 28 V, 50 mA
• Cavo S-DIM e DMX
• Basse perdite tipo RS485
• Cordato a trefoli, twistato e schermato
• 3 o 4 conduttori con schermo
• 0,22 mm2 a 1,5 mm2, max. lunghezza 1000 mm
• Ethernet: 1 x RJ45 10/100 Mbps, Cat 5E fino a 100 m (Auto MDI/MDI-X crossover)

Alimentazione

• Alimentazione di rete: 85-264 VAC, 45-65 Hz
• Potenza dissipata: 23 VA
• Protezione del circuito di
• potenza: 6 A MCB max.
• L’alimentazione di rete deve essere protetta

Assorbimento

• DALI: 2 x 250 mA (limitato in corrente)
• Dati meccanici
• Dimensioni (mm): 9U – 160 (L) x 100 (A) x 58 (P)
• Peso: 260 g
• Montaggio: Guida DIN: tenere i cavi DALI e I cavi di
• alimentazione separati dai cavi Ethernet, S-DIM e DMX
• Classificazione IP: IP 30 (IP 00 a livello dei connettori)

Condizioni operative

• Temperatura ambiente: da 0ºC a 40ºC
• Umidità relativa: Max 90%, senza condensa
• Temperatura di
• stoccaggio: da -10°C a 70°C

Conformità e standard

• DALI trasferimento dati: Standard DALI IEC60929, con estensioni
• Helvar
• EMC Emissioni: EN 55 015
• Immunità: EN 61 547
• Sicurezza EN 60 950
• Isolamento: 4 kV
• Ambientali: Soddisfa le WEEE e RoHS

Per maggiori informazioni consultare il PDF in allegato
