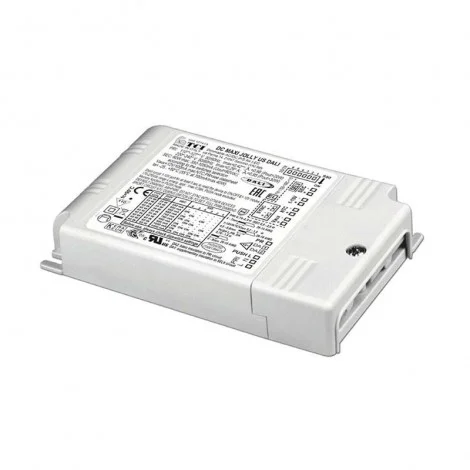

TCI Alimentatore LED DC MAXI JOLLY US DALI 60W 1-10V Push Dimmerabile

Informazioni prodotto:

Caratteristiche:

. Alimentatore multipotenza fornito di dip-switch per la selezione della corrente in uscita.
. Alimentatore indipendente IP20, per uso interno.
. Protetto in classe II contro le scosse elettriche per contatti diretti e indiretti.
. Alimentatore da incorporare.
. Utilizzabile per apparecchi di illuminazione in classe di protezione I e II .
. PFC attivo.
. Entrata analogica (NTC) per connessione sensore termico.
. Uscita ausiliare 12 V max. 100 mA.
. Corrente regolata ±5 % incluse variazioni di temperatura.
. Morsetti di entrata e uscita sullo stesso lato (sezione cavo fino a 2,5 mm2 / AWG13).
. Serracavo su primario e secondario per cavi di diametro: min. 3 mm - max. 8 mm (DC MAXI JOLLY US DALI).
. Protezioni:
- termica e cortocircuito;
- contro le extra-tensioni di rete;
- contro i sovraccarichi.
. Protezione termica = C.5.a.

 Dimensioni 124x79x22mm.

Modalità  di funzionamento:

. Regolazione della luminosità  0/1 - 100 % mediante funzione PUSH, interfaccia 0/1...10 V (I=1 mA) o potenziometro da 100 Kohm e DALI/ DALI-2.
. Regolazione default AM+PWM: 1-25% PWM 2 kHz+25-100% AM (NO SYNC).
. Regolazione solo PWM (240 Hz - 1-100%) per PUSH/1-10V attuabile tramite corto su porta NTC durante l' accensione dell alimentatore, senza porta DALI alimentata. Reset a AM+PWM nello stesso modo.
. Regolazione solo PWM (240 Hz - 1-100%) per DALI attuabile tramite corto su
porta NTC durante l' accensione dell alimentatore, con porta DALI alimentata.
Reset a AM+PWM nello stesso modo.
. Regolazione solo AM: 1 - 100%.
. Caratteristiche della regolazione DALI / DALI-2:
- funzione dwi memoria per scenari o gruppi luminosi;
- richiamo di funzioni memorizzate;
- compatibilità  con interfacce DALI standard.
. Regolazione della luminosità  0/1 - 100 % mediante la funzione PUSH (tensione di rete):
- una pressione breve per accendere e spegnere;
- una pressione prolungata per aumentare o diminuire l' intensità  luminosa;
- la regolazione si ferma automaticamente ai valori minimi e massimi;
- per un nuovo comando accensione, regolazione o spegnimento, rilasciare il pulsante e dare nuovamente il comando desiderato;
- ripristino del livello di dimming al ritorno alimentazione.
. Possibilità  di utilizzo funzione PUSH fino a 4/5 alimentatori senza cavo di sincronismo.
. La lunghezza massima del cavo, dal pulsante all' ultimo trasformatore, deve essere max. 15 m / 49 ft. In caso di applicazioni dove il cavo superi i 15 m / 49 ft, tenere lo stesso separato dal cavo di rete 110 - 240 Volt.
. ATTENZIONE: usare solo pulsanti di tipo normalmente aperto privi di spia luminosa incorporata.
. Corto circuito porta 1...10V per almeno 5 sec per riportare il dispositivo alle modalità  ON/OFF & 0/1-10V modes.
. Provvisto di morsetto specifico per la regolazione collegando un potenziometro elettronico 0/1...10 Vdc (dimmerazione locale 0/1-10 V, per connessioni esterne all' apparecchio garantire il doppio isolamento).
. Max. 10 driver sincronizzati, di cui uno solo comandato da uno o più punti (1 Master+9 Slaves qualsiasi driver della Serie JOLLY). Solo per regolazione PWM.
. Cavetto per la sincronizzazione fornito separatamente.

Selezione tramite dip-switc della corrente in uscita Varianti:

25W (25) 2...74V 350 mA cost

35W (35) 2...72V 500 mA cost.

39W (39) 2...72V 550 mA cost.

46W (40) 2...72V 650 mA cost.

50W (40) 2...72V 700 mA cost.

54W (40) 2...72V 750 mA cost.

60W (40) 2...70V 850 mA cost.

60W (40) 2...66V 900 mA cost.

60W (40) 2...60V 1,00 A cost.

60W (40) 2...57V 1,05 A cost.
