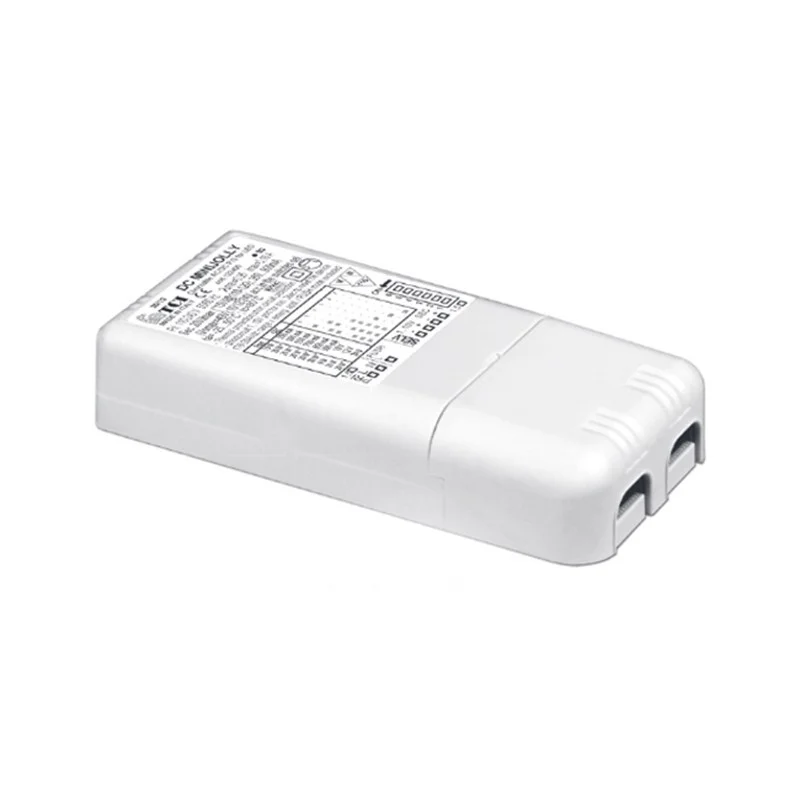

TCI Alimentatore LED DC MINI JOLLY LC 1-10V, Push Dimmerabile

Informazioni prodotto:

Alimentatore multipotenza fornito di dip-switch per la selezione della corrente in uscita.

Alimentatore indipendente IP20, per uso interno.

Protetto in classe II contro le scosse elettriche per contatti diretti e indiretti .

Alimentatore da incorporare.

Utilizzabile per apparecchi di illuminazione in classe di protezione I e II.

PFC attivo.

Corrente regolata ±5 % incluse variazioni di temperatura.

Morsetti di entrata e uscita sullo stesso lato (sezione cavo fino a 1,5 mm2 / AWG15).

Serracavo su primario e secondario per cavi di diametro: PRI 5-8 mm / SEC 3-5 mm.

Protezioni:

- termica e cortocircuito;

- contro le extra-tensioni di rete; - contro i sovraccarichi.

Protezione termica = C.5.a.

Doppia impedenza d’uscita per l’utilizzo in apparecchi elettrodomestici.

Rated voltage 100-240V

Dimensions 110x52x22 mm

Selezione della corrente continua di uscita tramite dip-switch:

5,3W 20 ... 53V max 100 mA constant.

7,5W 10 ... 53V max 140 mA constant

9,5W 2 ... 53V max 180 mA constant.

12W 2 ... 53V max 220 mA constant

14W 2 ... 53V max 260 mA constant.

16W 2 ... 53V max 300 mA constant

18W 5 ... 36V max 340 mA constant

20W 5 ... 33V max 380 mA constant.

Selezione della tensione costante tramite dip-switch:

9W 24V cost. 0.38 A max

Modalità di funzionamento:

1) Regolazione della luminosità 0/0,5 - 100 % mediante funzione PUSH, Interfaccia 0/1...10 V (I=0,35 mA) o potenziometro da 100 Kohm.

2) Regolazione della luminosità 0/0,5 - 100 % mediante la funzione PUSH (tensione di rete L; 170 Kohm):

- una pressione breve per accendere e spegnere;

- una pressione prolungata per aumentare o diminuire l’intensità luminosa; - la regolazione si ferma automaticamente ai valori minimi e massimi;

- per un nuovo comando accensione, regolazione o spegnimento, rilasciare il pulsante e dare nuovamente il comando desiderato.

• La lunghezza massima del cavo, dal pulsante all’ultimo trasformatore, deve essere max. 15 m / 49 ft. In caso di applicazioni dove il cavo superi i 15 m / 49 ft, tenere lo stesso separato dal cavo di rete 110 - 240 Volt.

• ATTENZIONE: usare solo pulsanti di tipo normalmente aperto privi di spia luminosa incorporata.

• Provvisto di morsetto specifico per la regolazione collegando un potenziometro elettronico 0/1...10 Vdc (dimmerazione locale 0/1...10 V, per connessioni esterne all’apparecchio garantire il doppio isolamento).
