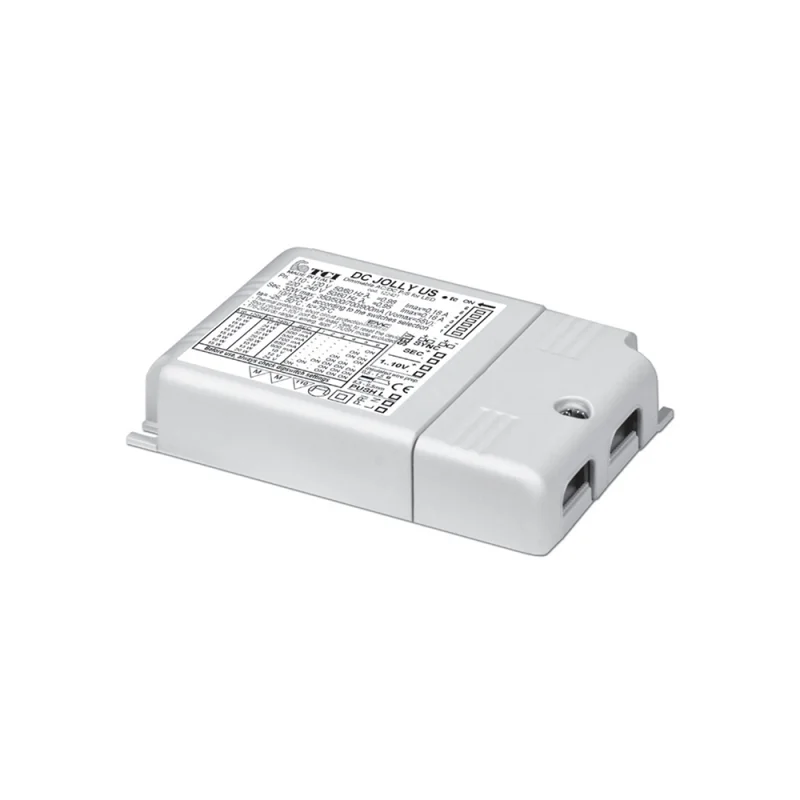

TCI Alimentatore LED DC JOLLY 32W dimmerabile

Informazioni prodotto:

Modalità di funzionamento

Regolazione della luminosità 0/1 - 100 % mediante funzione PUSH, Interfaccia locale 0/1...10 V (I=0,35 mA) o potenziometro da 100 Kohm. Regolazione default AM+PWM: 1-25% PWM 2 kHz+25-100% AM. Regolazione solo PWM (240 Hz - 1-100%) e Constant Voltage 12/24V attuabile tramite la rimozione di JP3. Inserire JP3 per abilitare AM+PWM. Regolazione della luminosità 0/1 - 100 % mediante la funzione PUSH (tensione di rete L; 170 Kohm): una pressione breve per accendere e spegnere; una pressione prolungata per aumentare o diminuire l’intensità luminosa; la regolazione si ferma automaticamente ai valori minimi e massimi; per un nuovo comando accensione, regolazione o spegnimento, rilasciare il pulsante e dare nuovamente il comando desiderato; ripristino del livello di dimming al ritorno alimentazione. La lunghezza massima del cavo, dal pulsante all’ultimo trasformatore, deve essere max. 15 m / 49 ft. In caso di applicazioni dove il cavo superi i 15 m / 49 ft, tenere lo stesso separato dal cavo di rete 110 - 240 Volt. ATTENZIONE: usare solo pulsanti di tipo normalmente aperto privi di spia luminosa incorporata. Provvisto di morsetto specifico per la regolazione collegando un potenziometro elettronico 0/1...10 Vdc (dimmerazione locale 0/1…10 V, per connessioni esterne all’apparecchio garantire il doppio isolamento). Max. 10 driver sincronizzati, di cui uno solo comandato da uno o più punti (1 Master+9 Slaves qualsiasi driver della Serie JOLLY). Solo per regolazione PWM. Cavetto per la sincronizzazione fornito separatamente. La regolazione DALI e DMX è possibile tramite DALI/DMX IN

Selezione tramite dip-switch della corrente costante in uscita Varianti:

• 13 (13)W 15...53V - 250 mA cost.
• 16 (15)W 15...53V - 300 mA cost.
• 18 (15)W 10...53V - 350 mA cost.
• 21 (15)W 10...53V - 400 mA cost.
• 23 (15)W 5...52V - 450 mA cost.
• 25 (15)W 2...50V - 500 mA cost.
• 27 (15)W 2...50V - 550 mA cost.
• 30 (15)W 2...50V - 600 mA cost.
• 32 (15)W 2...49V - 650 mA cost.
• 32 (15)W 2...46V - 700 mA cost.
• 20 (15)W 2...27V - 750 mA cost.
• 20 (15)W 2...25V - 800 mA cost.
• 20 (15)W 2...24V - 850 mA cost.
• 20 (15)W 2...22V - 900 mA cost.

Constant voltage output - Uscita in tensione costante

• 11 (11)W 12 cost.  900 mA max.
• 20 (15)W 24 cost.  830 mA max.

* La potenza in W tra paresti si riferisce alla corrente 110-120V

Per maggiori informazioni consultare il PDF in allegato
