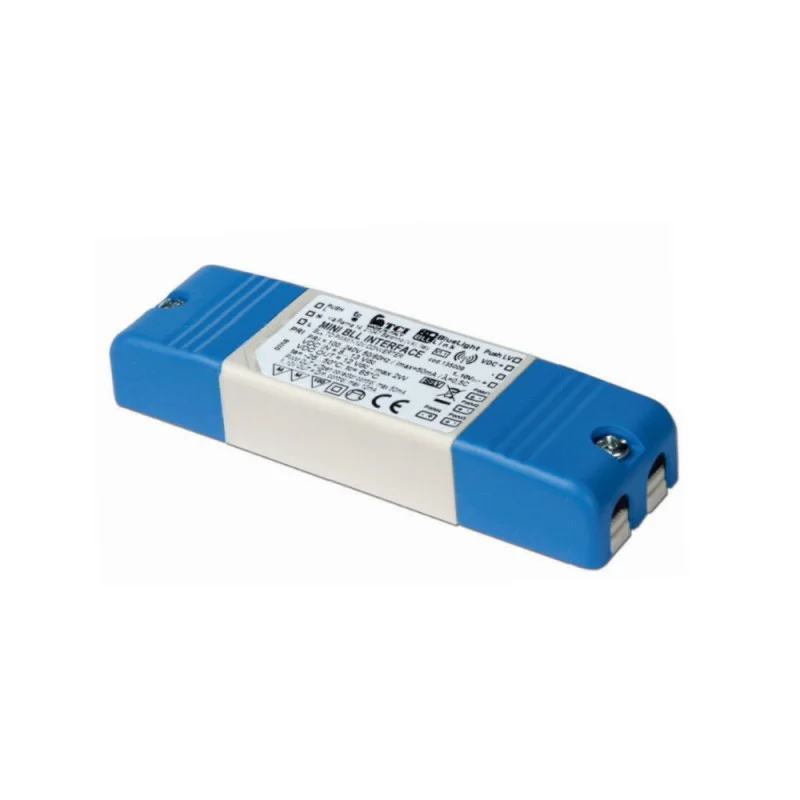

TCI Convertitore di segnale Wireless MINI BLL-PWM/1 10V Push

Informazioni prodotto:

Caratteristiche: Interfaccia in grado di convertire il segnale tipo WIRELESS BLL in segnali PWM o 0/1...10 V. Tramite le 4 uscite PWM è possibile connettere fino a 20 alimentatori LED con porta SYNC tramite cavetto di sincronizzazione fornito separatamente. Protetto in classe II contro le scosse elettriche per contatti diretti e indiretti. Il convertitore può essere alimentato direttamente dalla rete (100 ÷ 240 VAC) oppure da una tensione 12 VDC. Tramite l’uscita ausiliaria è possibile alimentare un carico da 12 VDC fino a 2 W.

Protezioni:

 - in ingresso contro sovratensioni impulsive di rete;

 - al corto circuito e al circuito aperto;

 - protezione termica = ripristino automatico;

 - Non-IC; distanza minima dal lato superiore e dalle parti

 laterali ad un normale elemento edilizio infiammabile

 o un isolante per l’edilizia = 5 mm.

Distanza minima da una lampada separata o da sorgenti luminose = 5 mm.

Modalità di funzionamento: Regolazione della luminosità 0/1 - 100 % mediante funzione PUSH L / LV e APP o dispositivi compatibili per modulo WIRELESS BLL integrato.

Caratteristiche della regolazione mediante APP:

- possibilità di accensione e spegnimento;

- regolazione indipendente dei 4 canali (RGB / RGBW / SINGOLO CANALE / 2 CANALI);

- avvio show luminoso.

Un uscita PWM di tipo “open collector”. (1) Compatibile SOLO con prodotti FULL PWM. Uscita 0/1-10 V Imax. 10mA, stessa funzione della porta PWM1.

Regolazione della luminosità 0/1 - 100 % mediante la funzione PUSH L / LV:

- una pressione breve per accendere e spegnere;

- dallo stato acceso una pressione prolungata per abilitare la modalità selezione colore;

- dallo stato spento una pressione prolungata per abilitare la modalità sequenza colori;

- ripristino del colore al ritorno alimentazione.

PUSH L: pulsante alta tensione connesso alla rete (normalmente aperto).

PUSH LV: pulsante bassa tensione non connesso alla rete (normalmente aperto). La lunghezza massima dei cavi, dal pulsante all’ultimo trasformatore, deve essere max. 15 m / 49 ft. In caso di applicazioni dove il cavo superi i 15 m / 49 ft, tenere lo stesso separato dal cavo di rete 110 - 240 Volt.

ATTENZIONE: usare solo pulsanti di tipo normalmente aperto privi di spia luminosa incorporata.

Per maggiori informazioni consultare il PDF in allegato
